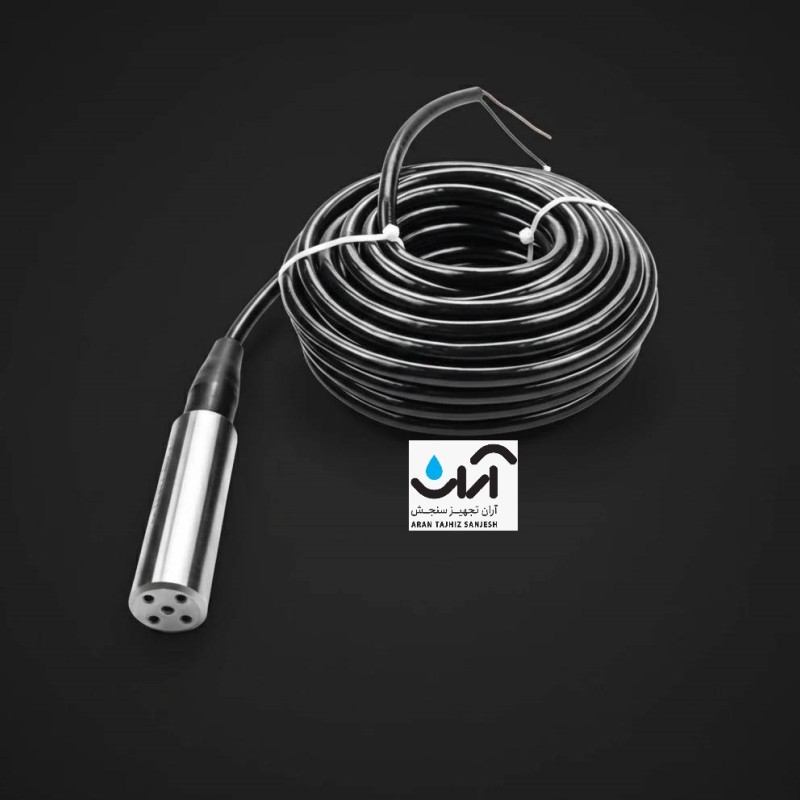

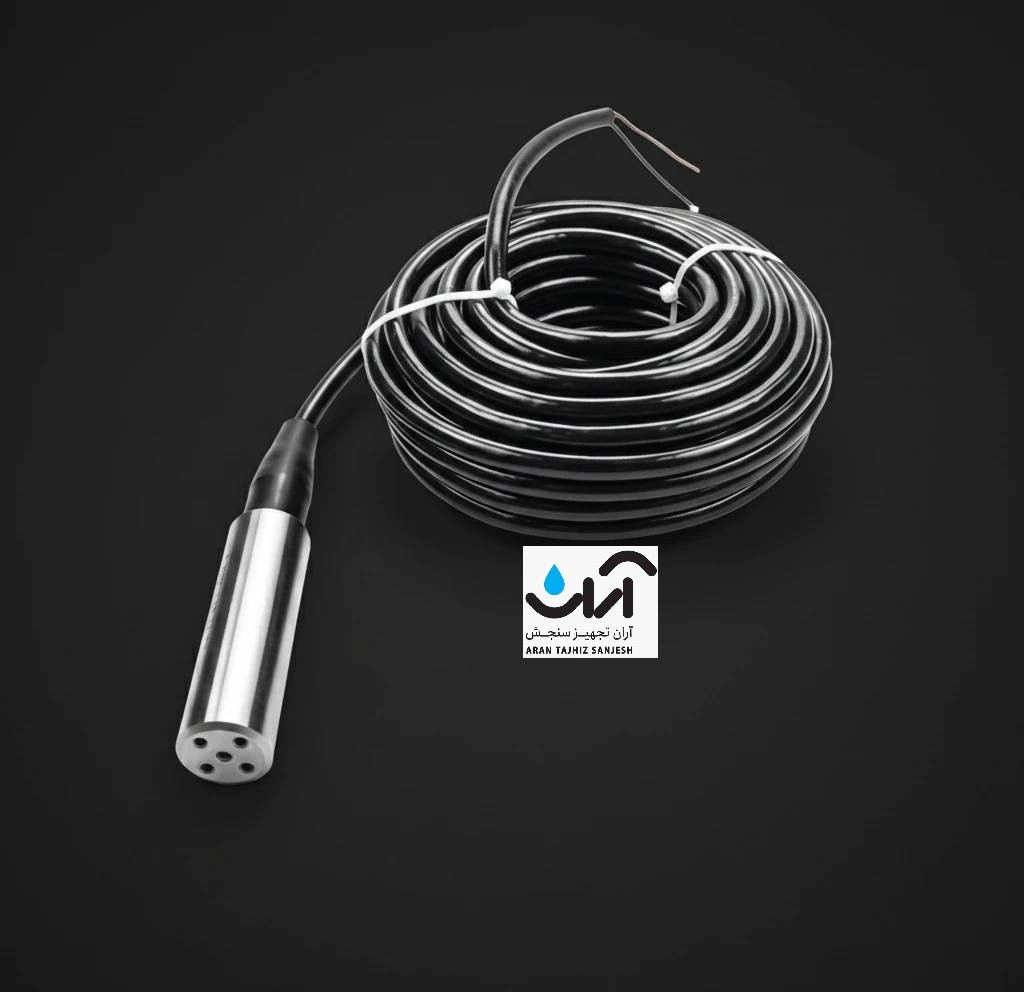

سطح سنج هیدرواستاتیک 4متری

ارتفاع‌سنج هیدرو استاتیک: اندازه‌گیری دقیق سطح مایعات با تکیه بر فشار

در دنیای پرشتاب صنایع مختلف، اندازه‌گیری دقیق پارامترهای حیاتی مانند سطح مایعات در مخازن، چاه‌ها و کانال‌ها نقشی اساسی ایفا می‌کند. این اندازه‌گیری‌ها نه تنها مستقیماً بر فرآیندهای تولید و مصرف تأثیر می‌گذارند، بلکه در کنترل واکنش‌های شیمیایی، جلوگیری از آسیب به تجهیزات مانند پمپ‌ها و پیشگیری از سرریز شدن سیالات اهمیت بالایی دارند. در این میان، ارتفاع‌سنج هیدرو استاتیک (Hydrostatic Level Transmitter) به عنوان یکی از ابزارهای دقیق و قابل اعتماد برای سنجش پیوسته سطح مایعات، جایگاه ویژه‌ای یافته است.

چگونه کار می‌کند؟

مکانیزم اصلی عملکرد این سنسورها بر پایه اصل فشار هیدرو استاتیک استوار است. به این معنی که ارتفاع‌سنج، فشار ناشی از ستون مایع بالای خود را اندازه‌گیری می‌کند. با دانستن چگالی سیال (که می‌تواند بر دما تأثیر بپذیرد)، می‌توان فشار اندازه‌گیری شده را به ارتفاع سطح مایع تبدیل کرد. این روش اندازه‌گیری، مزیت بزرگی دارد: شکل و ابعاد مخزن تأثیری بر دقت اندازه‌گیری ندارد و سنسور را برای طیف وسیعی از کاربردها مناسب می‌سازد.

مزایا و ویژگی‌ها:

• دقت بالا و قیمت مناسب: ارتفاع‌سنج‌های هیدرو استاتیک تعادل خوبی بین دقت اندازه‌گیری و هزینه برقرار می‌کنند.
• اندازه‌گیری پیوسته: این سنسورها قادرند سطح مایع را به صورت مداوم و بدون وقفه پایش کنند.
• مناسب برای سیالات ساکن: این ابزارها برای اندازه‌گیری سطح در مایعاتی که حرکت یا تلاطم کمی دارند، ایده‌آل هستند.
• طیف وسیع کاربرد: از مخازن آب، گازوئیل و نفت گرفته تا چاه‌ها و کانال‌ها، قابلیت استفاده دارند.
• مقاومت و دوام: معمولاً بدنه این سنسورها از استیل ضد زنگ ساخته شده و دارای درجه حفاظت بالا (مانند IP68) هستند که مقاومت آن‌ها را در برابر رطوبت و شرایط محیطی سخت تضمین می‌کند.
• خروجی‌های متنوع: این دستگاه‌ها می‌توانند خروجی‌های آنالوگ (مانند 4-20mA) و یا سریال ارائه دهند که امکان اتصال به سیستم‌های کنترلی مختلف را فراهم می‌سازد.
• کابل‌های تخصصی: کابل‌های مورد استفاده در این سنسورها اغلب دارای یک لوله داخلی برای تهویه هوا هستند که به عملکرد صحیح سنسور در مقابل فشار کمک می‌کند.

کاربردها:

ارتفاع‌سنج‌های هیدرو استاتیک در صنایع متعددی کاربرد دارند، از جمله:

• شرکت‌های آب و فاضلاب
• صنایع غذایی و دارویی
• صنایع نفت، گاز و پتروشیمی
• صنایع فولاد
• سیستم‌های برودتی و تهویه مطبوع

این سنسورها ابزاری کلیدی برای مدیریت بهینه منابع و اطمینان از عملکرد صحیح فرآیندهای صنعتی هستند.

مشخصات فنی لول ترانسمیتر هیدرواستاتیک ۴ متری:

• برد اندازه گیری: ۰ تا ۴ متر
• سیگنال خروجی: ۴-۲۰ میلی آمپر
• ولتاژ: ۱۲ ~ ۳۶ VDC
• دقت: ۰.۵% F.S.
• اضافه بار: ۱۵۰% F.S.
• دمای متوسط: ۰~۶۰℃
• دمای عملیاتی: -۳۰ ~ ۸۰ ℃
• پایداری: ≤۰.۱% F.S./سال
• درجه حفاظت: IP68
• قطر فرستنده: ۲۳ میلی متر
